建筑垃圾破碎機的設計

在配套的建筑垃圾破碎生產線中，一般會選擇使用反擊式破碎機進行破碎工藝。建筑垃圾的破碎主要是廢棄混凝土的破碎，廢棄混凝土是中硬度材料，沒有粘性且含水量不高，而影響物料破碎的因素主要有物料內部結構、機械強度、硬度、含水量等。由于利用沖擊的方式對物料進行破碎，影響破碎的主要因素為強度中的抗沖擊強度，而混凝土的抗沖沖擊強度小于石料，所以滿足石料破碎的設備基本能應用到建筑垃圾回收處理中。

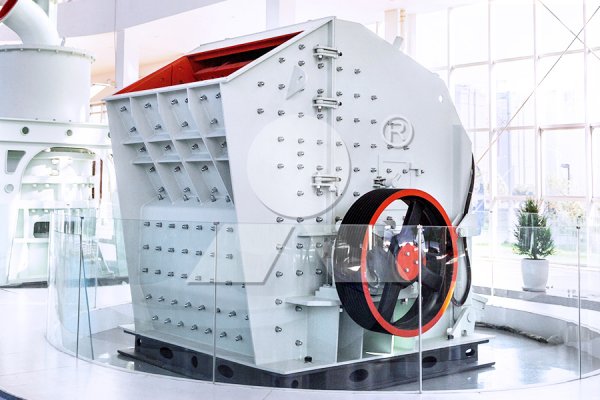

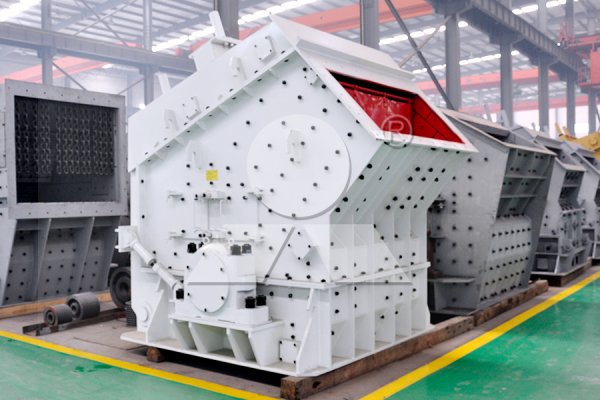

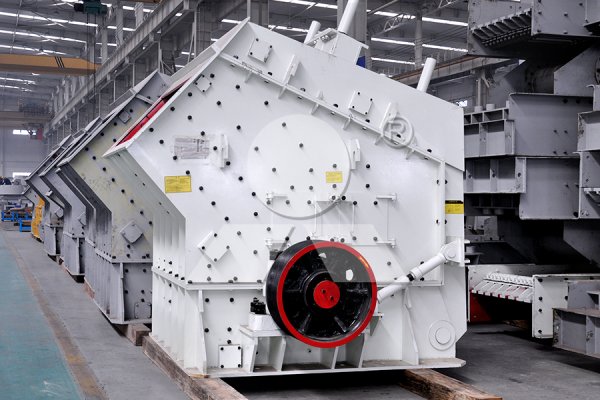

反擊式破碎機結構獨特，具有多級反擊腔，能夠?qū)崿F(xiàn)物料的多次破碎；反擊式破碎機的反擊板角度可以調整，以保證物料在反擊板和轉子之間反復沖擊，充分實現物料的破碎；將打擊、反擊、離心沖擊、剪切、研磨有機結合在一起，具有破碎效率高的特點，同時有效提高了破碎過程中的能量利用。

但現有的反擊式破碎機主要是為破碎石料，而為了更好的實現建筑垃圾的破碎，同時為了節能減排，降低能耗，提好的率，對反擊式破碎機進行改進。由反擊式破碎機的結構可以看出，影響反擊式破碎機的破碎效率的主要因素為破碎腔的結構、主軸轉子上的板錘的數量、反擊板的空間角度等。他們影響物料在受力大小、破碎質量，出料粒度等。所以針對建筑垃圾的特性，對反擊式破碎機幾個關鍵部件參數進行改進。

調查研究當前反擊式破碎機的技術參數，通過對比各種不同的機型，進行歸納總結；為了實現再生骨料最終在建筑結構屮的應用，結合建筑垃圾處理工藝中對再生混凝土骨料的要求，對反擊式破碎機的工作能力、出進料粒度、再生骨料的質量等提出要求，初步確定了建筑垃圾破碎站應滿足的性能及技術參數。

反擊式破碎機破碎腔由進料導板、兩級反擊板以及由導板卸載點多第二級反擊板排料口的圓弧所構成的空間組成。破碎腔和反擊板的位置共同決定著物料在破碎腔內部的受力方向、破碎次數等，影響著物料的破碎效果，也決定了破碎機的工作能力。

影響廢棄混凝土破碎的因素除了反擊式破碎機的破碎腔，還有破碎機轉子上的板錘數目、轉子數、反擊板的安裝位置與角度等。其中，由于廢棄混凝土與石料的破碎相比，其破碎強度較低而更容易破碎，所以板錘的數目既能影響廢棄混凝土的破碎程度，又可以實現節能減排。板錘的數目和轉子直徑有關，不論裝幾個板錘，都必須保證物料到卸載點時剛好與板錘相遇的原則。

通過已設計好的破碎腔參數、板錘數量的確定，結合已有的反擊式破碎機的轉子、反擊板等，對其進行三維建模，最后進行組裝實現整個反擊式破碎機的結構設計，得到新型反擊式破碎機的三維模型。
