建筑垃圾移動破碎站結構方案設計

利用建筑垃圾綜合處理工藝方案，可以實現建筑垃圾的回收再利用。但是在建筑垃圾初步處理時，由于拆除的建筑物分布不集中，導致所產生的建筑垃圾也較為分散。如果利用傳統的固定式建筑垃圾處理生產線，則需要把建筑垃圾進行長距離運輸，這樣既增加了運輸成本，還會對環境造成二次污染。針對此種情況，研發設計了可移動式建筑垃圾處理設備，大大提高了處理建筑垃圾的效率。

基于功能分析的設計方法指在機械產品的方案設計階段，設計人員直接從產品功能分析出發，求解產品功能，通過各種分功能的組合，尋找合理組合方案，實現機械產品方案設計，最后通過評價得到最優方案。

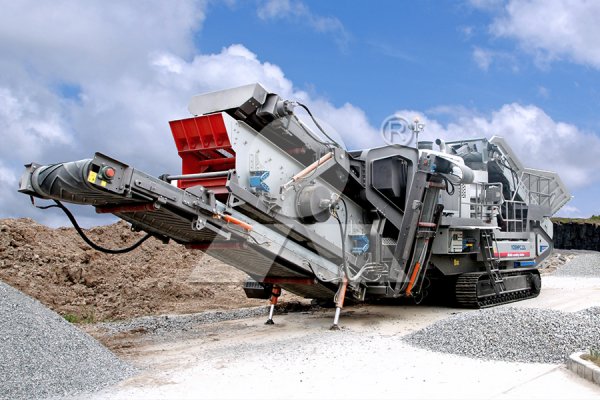

基于破碎在建筑垃圾綜合處理過程中的重要地位，研發自行驅動建筑垃圾破碎站，要求設備具有大規模破碎建筑垃圾的能力，同時在各建筑垃圾生成現場之間進行移動處理，實現建筑垃圾回收后直接進行資源化利用。這樣既可以降低運輸費用，又對環境的影響降到最低。

功能分析是在機械產品設計的初始階段，首先要明確該機械產品的預期功能是什么，也是設計產品的目的。這個總功能一般比較復雜，不太可能由一個機構實現。為了降低設計難度，提高設計效率，把機械產品需要實現的總功能進行分解，得到若干分功能，再尋找相應的解。分解過程可以按照總功能實現的工藝動作進行分解和構思，一直分解到不能分解為止。最終得到一個細化的可實現的產品功能層次結構樹，它體現了設計人員實現客戶需求的設計思想和設計過程。

在功能分解的過程中，功能元的確定基于以下三個原則：（1）如果某個功能可以通過現有的某個零件或結構實現，則定為功能元；（2）該功能的實現結構非常簡單，無須進一步劃分；（3）某一功能對應的機構件是外購件或標準件，該功能也不再分解。

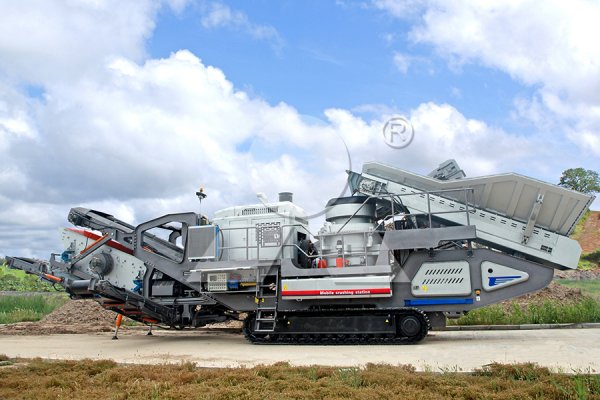

建筑垃圾破碎設備的主要功能可以描述為將大量的廢棄混凝上塊進行破碎，使破碎后的混凝土塊達到再生骨料的要求，在此過程中，去除混凝土塊中的細碎顆粒以及雜質，如廢金屬、廢塑料、木材等。

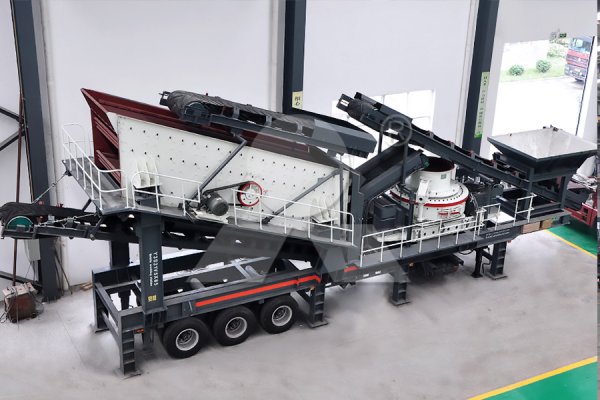

要實現上述功能，首先要把建筑垃圾均勻的送入到破碎工位，把建筑垃圾進行破碎。由于破碎后的廢棄混凝土塊不一定滿足要求，所以需要對其進行篩分，把顆粒較大的混凝土塊分揀出來，重新輸送到破碎工位進行破碎，在此過程中，可以人工或機械的去除雜質。

通過對總功能的詳細分析可以看出，要完全實現該功能的機械系統組成非常復雜，難以直接求得滿足總功能的系統解，所以只有把總功能進行分解，得到可以直接實現的分功能，即功能元。根據功能元確定原則中的“某一功能對應的結構件是外購件或標準件，該功能不再分解”原則，對總功能進行分解。
