建筑垃圾再生產(chǎn)品有哪些應用

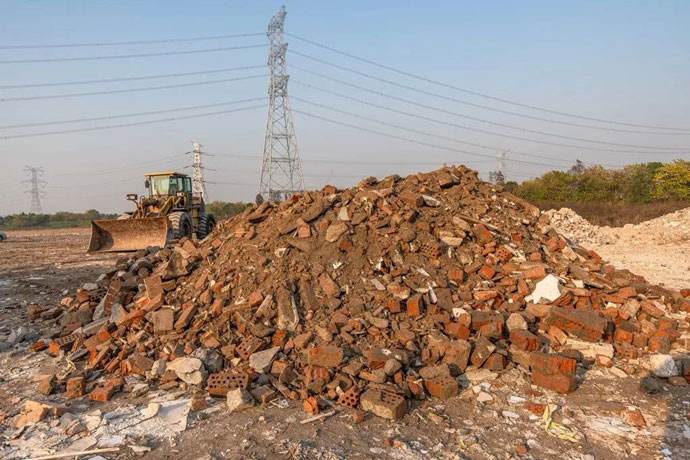

由廢混凝土、廢磚瓦和廢石材等建筑垃圾再生的再生產(chǎn)品，基本呈顆粒狀，具有一定級配，并且硬度很大，適宜作為混凝土及水泥制品的骨料或填充料，也可作為回填材料、路面結構基礎或副基材料等。

再生骨料混凝土

配制所需強度的再生骨料混凝土，再生骨料必須有足夠強度，并且在環(huán)境濕度改變時尺寸穩(wěn)定性良好。其次再生骨料不應與水泥和鋼筋發(fā)生化學反應，也不能含有活性雜質(zhì)。此外，為使新混凝土混合料達到可接受的工作性，再生骨料應有合適的顆粒形狀和級配。通常只有干凈分級的破碎混凝土骨料能滿足此要求。

研究表明:①在配合比相同的前提下，使用再生粗骨料可以配制與基準混凝土強度相同的再生骨料混凝土，為保證與基準混凝土具有相同的坍落度，必須增加拌合水。②使用再生粗骨料代替原生骨料，不會影響再生骨料混凝土的強度和抗凍性。③考慮到測定再生細骨料吸水率和含水量非常困難，此外還會增加新拌混凝土的需水量，降低混凝土的強度，也許還會影響硬化混凝土的耐久性，在生產(chǎn)高質(zhì)量混凝土時，不宜使用再生細骨料。水泥凈漿量隨再生骨料顆粒尺寸的降低而增大。在多數(shù)情況下，舊水泥漿和舊砂漿對再生混凝土的質(zhì)量有不利影響，因此應該避免使用顆粒粒度小于2mm的再生細骨料。④使用再生粗骨料制備再生骨料混凝土，其收縮值明顯高于基準混凝土，增幅達30%~50%。

再生骨料混凝土的配合比設計與普通混凝土基本一致，可以使用相同的配合比設計方法，但在實際應用中要稍稍調(diào)整。在進行再生骨料混凝土配合比設計時應注意:①當設計使用再生骨料生產(chǎn)再生骨料混凝土時，必須采用較高的標準偏差;②在設計階段，當再生粗骨料與天然砂一起使用時，為達到所需抗壓強度，可假設再生骨料混凝土的有效水灰比與普通混凝土相同，如果試驗結果顯示抗壓強度比假設值低，則必須調(diào)整水灰比;③為達到相同坍落度，可假設再生粗骨料混凝土的有效需水量比普通混凝土多101L/m3;④考慮到混凝土耐久性，再生骨料的最大顆粒尺寸應為16mm~20mm ;⑤由于再生混凝土混合料有效需水量較高，在計算再生骨料混凝土的水泥用量時，應比普通混凝土用量高些;⑥配合比設計必須以實際測定的再生骨料密度為基礎;⑦推算細粗骨料比時，可假設再生骨料的最佳顆粒級配與普通骨料相同;⑧為獲得需要的坍落度有必要調(diào)整有效含水量，為獲得所需的強度，有必要調(diào)整水灰比，以及為取得最好的經(jīng)濟效果和新拌混合料的內(nèi)聚力應調(diào)整細粗骨料比;⑨必須進行試配工作。

再生混凝土砌塊

再生混凝土砌塊指使用水泥為主要膠凝材料，粉煤灰為輔助膠凝材料和活性混合材，以建筑垃圾再生原料為骨料和填充材料，采用砌塊成型機成型。直接采用建筑垃圾再生原料生產(chǎn)再生混凝土砌塊。

利用建筑垃圾再生原料制備再生混凝土砌塊應注意:①由于再生原料本身具有極大的吸水率，在制備再生混凝土混合料時應采取適當措施對再生原料(骨料)進行預潤濕處理，防止因再生原料“爭搶”水泥的水化用水，影響產(chǎn)品物理力學強度和耐久性;②對再生原料必須進行充分的均化處理，以保證再生混凝土砌塊的質(zhì)量穩(wěn)定性和均勻性;③再生混凝土砌塊的吸水率相對較高，在出廠和上墻前必須嚴格控制其相對含水率，以達到防止墻體開裂的目的。
